區分識別共模電感和差模電感最最簡單的方法
2018-08-23 10:05:42
共模電感和差模電感都是電路中常用的濾波電感。兩者經常以環形電感線圈的方式存在，外觀上有很多相似點。今天谷景電子小編來告知一個識別共模電感和差模電感最簡單的方法。

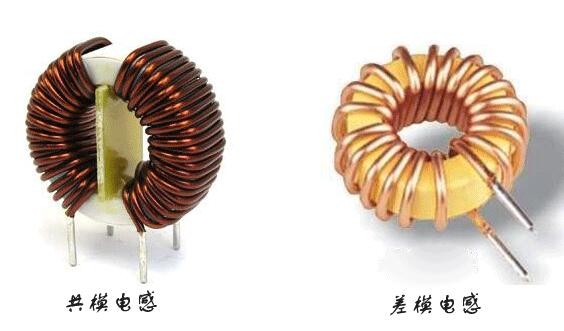

共模電感與差模電感最明顯的區別：共模電感有4個引腳，差模電感2個引腳?？煽聪聢D：
根據以上方法可非常快的辨別共模電感以及差模電感，憑借引腳的數量即可輕松判定環形電感線圈是共模電感還是差模電感。
使用該方法進行觀察是需要注意一下細節：
1.共模電感是兩個繞組，同進同出的，同名端一般位于磁環同側
2.共模電感繞組匝數相同，如果分布不對稱的話則不是共模電感。
3.如果接線錯誤會導致共模電感實效。
