谷景定制符合客戶需求的貼片三腳電感
2019-12-30 17:19:15
有一家生產煙霧警報器的客戶聯系上谷景電子，客戶表示急需一款三腳電感，使用在升壓電路之中。
谷景電子了解到客戶需要使用三腳電感，起初向客戶推薦了工字三腳電感，但是后來了解到，客戶電路板是使用鋁基板材料，并不能使用插件類三腳升壓電感
隨后，客戶提出了以下對貼片三腳電感的要求：
1.尺寸要求小于10.5*10.5*6
2.三個引腳中，中間為1腳，設置防呆點，防呆點左邊為2腳，最右邊為3腳。
3.大感值100mH

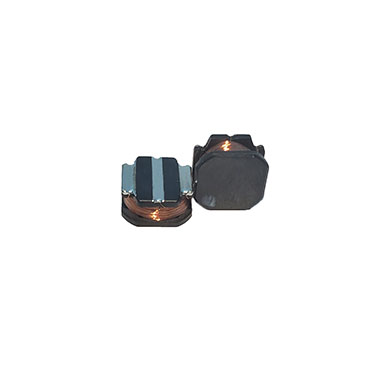

于是，根據客戶要求，谷景電子選型定制出如下貼片三腳電感
三腳升壓電感尺寸規格為：10*10*5.5，尺寸上面符合客戶要求的，小于10.5*10.5*6
貼片三腳電感設定一個防呆點，可有效避免客戶員工弄錯三腳電感引腳位置。
三腳貼片電感感量參數為：
1腳-2腳：1腳-2腳感值1.00mH----1.03mH，1腳-2腳阻值：11.2Ω--11.6Ω；
2腳-3腳：2腳-3腳感值103.9mH----105.5mH，2-3阻值：176.9Ω--183.0Ω，滿足客戶100mH感值要求。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
編：Bouquet
